Importing a Room Template

What you can achieve:

If an architect provides you with a room layout, you can re-use this file by importing the room template into 2020 Fusion.

How to import a room template into 2020 Fusion:

1. Ensure the file is in the correct format. In this case DXF.
2. Create a new room in 2020 Fusion. Cancel the wall wizard.

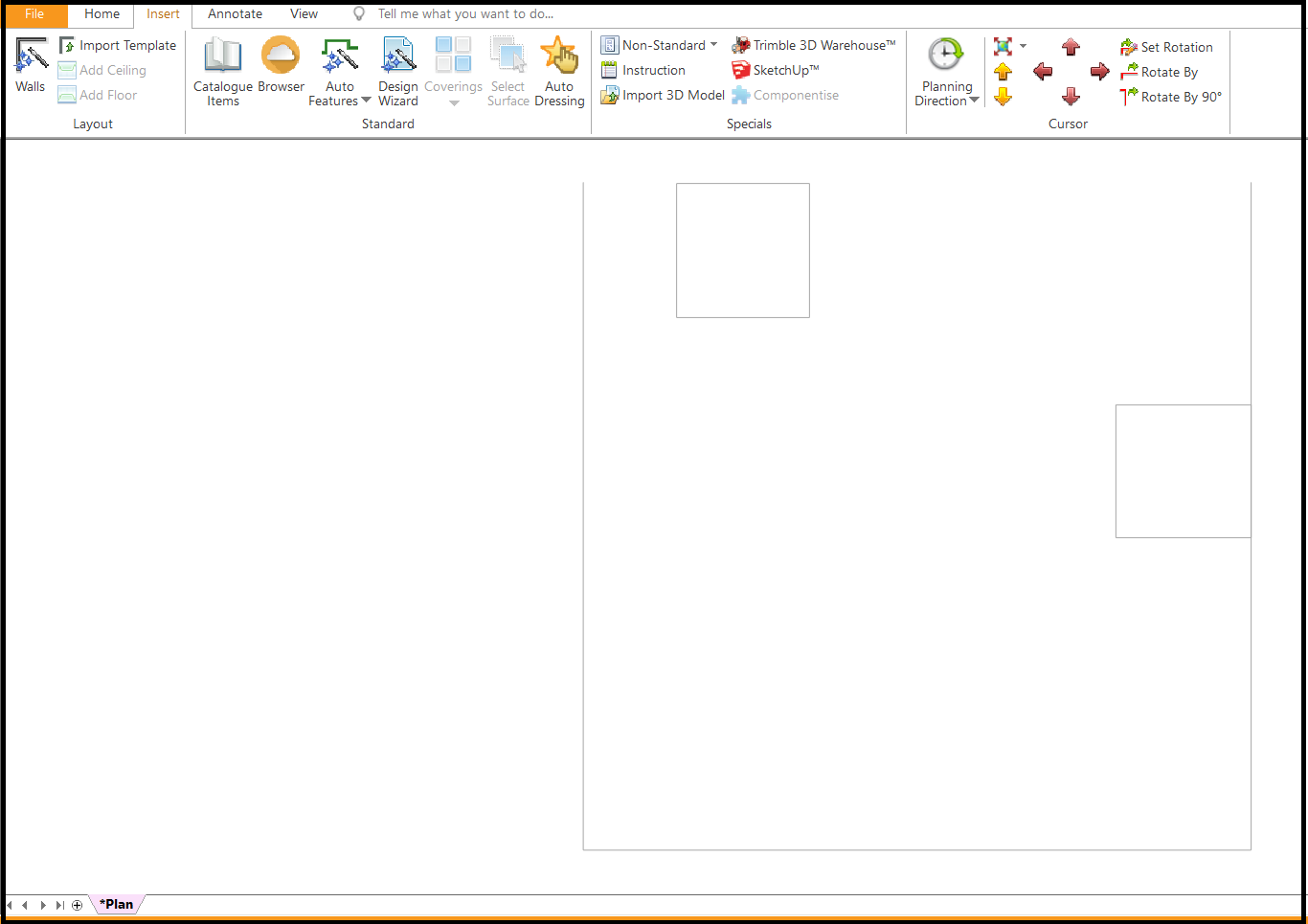

3. Go to the Insert tab Click on Import Template (just under the Insert tab).
4. Select the template file from your machine, for example room.dxf.
5. Click Open.

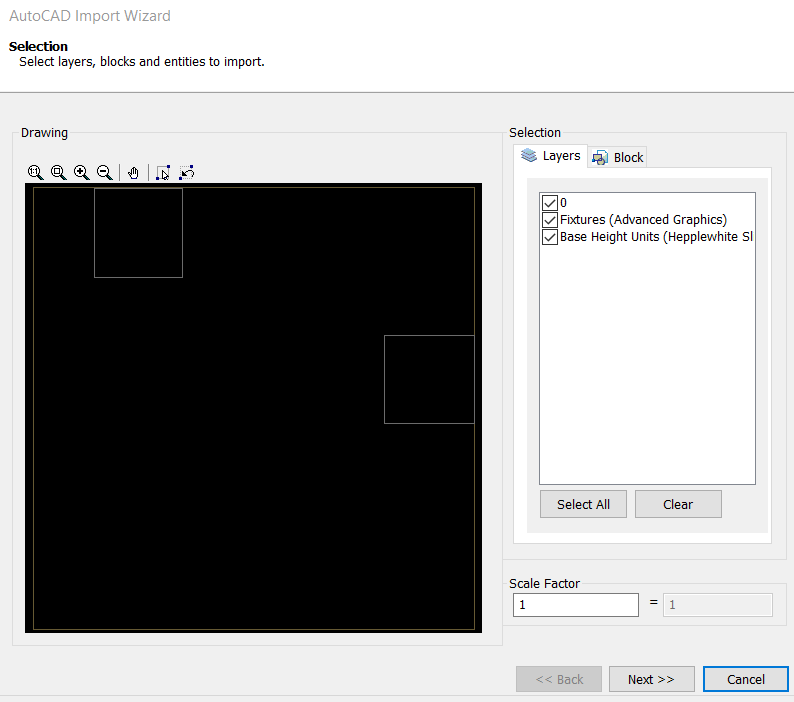

6. The auto CAD Import Wizard will open.
7. Here you can select/de-select certain layers such as fixtures and base units.
8. To do this, look to the section on the right under the Selection heading and the Layers tab.
9. Once you are happy with the layers click Next.
10. The next screen shows a preview of the room template.
11. Click Finish to add the template to your plan.
12. Now this has been imported, you can use it as a guide to accurately draw in the walls.

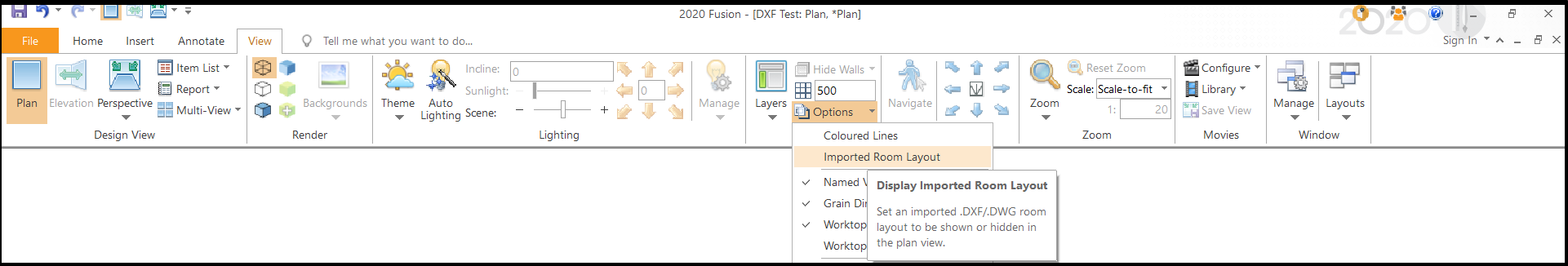

13.   If you want to stop the imported image from showing go to View Options Uncheck Imported Room Layout.
